АВВГнг-LS 4х95 — силовой кабель с 4-мя алюминиевыми жилами с сечением жилы 95 мм2, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.
Технические характеристики АВВГнг-LS 4x95
| Общие характеристики | |
|---|---|
| Количество жил | 4 жилы |
| Сечение размер | 95 мм2 |
| Максимальный расчетный вес | 2167 кг/км |
| Наружный диаметр кабеля | 39,9 мм |
| Минимально допустимый радиус изгиба при прокладке | 279.75 мм |
| Электрические характеристики | |
| Номинальное напряжение | 0,66/1 кВ |
| Номинальная частота | 50 Гц |
| Сопротивление изоляции жил | 7 МОм\\км |
| Сопротивление изоляции при 70 °С, Мом\\км | 0.005 Ом/км |
| Допустимая токовая нагрузка | |
| в воздухе | 197 Ампера |
| на земле | 214 Ампера |
| Допустимый ток односекундного короткого замыкания | 6.86 кА |
| Максимальная продолжительность короткого замыкания не должна превышать | 5 секунд. |
| Мощность | |
| В воздухе, напряжение 220В | 63.65 кВт |
| В земле, напряжение 220В | 64.83 кВт |
| В воздухе, напряжение 380В | 142.79 кВт |
| В земле, напряжение 380В | 145.42 кВт |
| Дополнительные характеристики | |
| Температура окружающей среды при прокладке кабелей | – 15 °C |
| Класс пожарной безопасности | O1.8.2.5.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Температура окружающей среды при эксплуатации кабеля | от -50 °С до 50 °С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °С |
| Класс жилы по ГОСТ 22483-2012 | 2 |
| Допустимые температуры нагрева токопроводящих жил кабеля: | |
| Длительно-допустимая | 70 °С |
| В режиме перегрузки | 90 °С |
| Предельная при коротком замыкании | 160 °С |
| По условию невозгорания при коротком замыкании | 350 °С |
Расшифровка маркировки АВВГнг(А)-LS 4х95
А — алюминиевая токопроводящая жила
В — изоляция из ПВХ пластиката
В — оболочка из поливинилхлоридного пластиката
Г — отсутствие защитного покрова
нг — не распространяет горение при групповой прокладке
(А) — класс пожарной безопасности категория A
LS — с пониженным дымо- и газовыделением (low smoke)
4 — четырёхжильный;
95 — площадь поперечного сечения силовой жилы (мм2).
мс - многопроволочная секторная жила
Маркировка АВВГнг-LS 4х95
Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
Расцветка жил возможна в 2-х вариантах
Цвет жил:Серый* или Белый* Коричневый или Красный Черный Синий
Цвет жил:Серый* или Белый* Коричневый или Красный Черный Зеленый-Желтый**
(* - или натуральный)
(** - по согласованию с заказчиком)

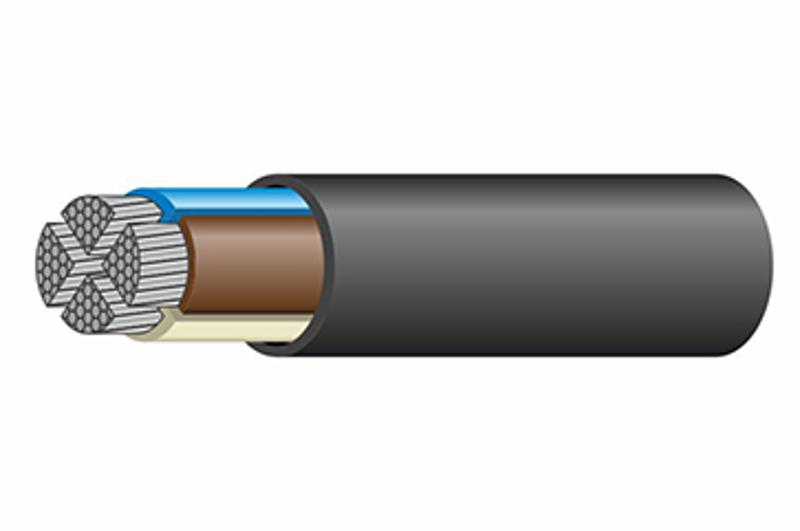

Конструкция АВВГнг-LS 4х95
- Четыре алюминиевых токопроводящих жилы с площадью поперечного сечения 95 мм2
Минимальное число проволок (круглая) жила15шт
Диаметр жилы: 12,9 мм
- Изоляция из поливинилхлоридного пластиката пониженной пожароопасности
- Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
Толщина изоляции жил 1,6 мм
- Оболочка из ПВХ пластиката пониженной пожарной опасности.
Применение АВВГнг-LS 4х95
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
- Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
- Могут применяться во взрывоопасных зонах классов В1 и В1-а
